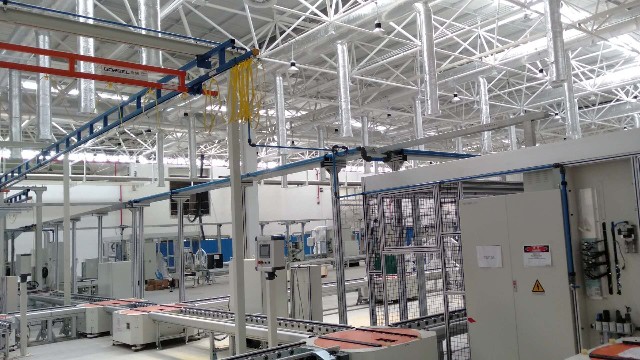

厂房空压机管路做法,空压机车间管路布局注意事项

厂房空压机压缩空气管路的设计与安装是保障生产效率、设备寿命和能源利用率的关键环节。以下从管路做法和布局注意事项两方面展开讲解，结合工程实践总结核心要点：

一、压缩空气管路做法详解

1.   材料选择

• 镀锌钢管：成本低，耐腐蚀性一般，适用于干燥环境，需定期除锈防堵。
• 不锈钢管：耐腐蚀性强，适合潮湿或化学腐蚀环境，长期成本低但初期投资高。
• 铝合金管：轻量化、耐腐蚀、安装便捷（卡扣式连接），推荐用于频繁调整布局的场景。
• 高压软管：用于末端设备连接，需选择耐压等级高于系统压力的软管（建议1.5倍安全系数）。

2.   管路设计原则

• 管径计算：根据空压机排气量（m³/min）和管道长度，通过公式         D   =               π   v      4   Q            确定管径（Q为流量，v为流速，建议流速5-10m/s）。
• 布局方式：
  • 环形布局：减少压力损失，适用于大型车间或多设备集中供气。
  • 树枝状布局：成本低，但末端压力波动大，需配合储气罐使用。
• 坡度设计：主管道沿气流方向保持1-2%的坡度，末端安装自动排水阀，避免冷凝水积聚。

3.   安装步骤

• 施工准备：核对材料规格，规划管路走向（避开热源、腐蚀源），标记支架位置。
• 切割与连接：
  • 钢管采用切割机或砂轮切割，去毛刺后焊接或螺纹连接。
  • 铝合金管使用专用切割工具，卡扣式连接需检查密封圈。
• 配件安装：
  • 主阀门：空压机出口安装止回阀，防止背压；分支管路设截止阀。
  • 过滤器：前置粗过滤（5μm）和末端精过滤（1μm），每级间隔≥3米。
  • 减压阀与压力表：分支管路入口安装，便于压力监控。
• 测试与验收：
  • 保压测试：充压至1.5倍工作压力，24小时压力降≤5%为合格。
  • 泄漏检测：肥皂水涂抹接口，无气泡为合格。
  • 标识：管路标注介质、流向、压力等级，阀门编号。

二、车间管路布局注意事项

1.   布局原则

• 最短路径：主管道沿厂房柱梁布置，减少弯头数量（每个90°弯头压力损失约0.5bar）。
• 分区供气：按设备用气量分区，高耗气设备（如喷涂线）单独布管，避免压力相互干扰。
• 避免交叉：与水管、电缆保持≥30cm间距，防止冷凝水渗透或电磁干扰。

2.   安全规范

• 防护措施：管路穿越墙体时加套管，地面以下敷设需防腐处理（如沥青漆）。
• 应急处理：末端安装安全阀（整定压力≤工作压力1.1倍），并引至室外排放。
• 防震设计：空压机与管路间加装橡胶减震垫，长距离管道设补偿器。

3.   维护与扩展性

• 预留接口：主管道每10米预留DN20分支接口（带球阀），方便新增设备接入。
• 清洁管理：安装前对管道进行酸洗磷化处理，运行后每月排放储气罐冷凝水。
• 节能优化：在主管道末端加装压力传感器，联动空压机变频调节，降低空载能耗。

三、常见问题解决方案

1. 压力不足：检查管径是否过小或泄漏，分支管路加装增压阀。
2. 冷凝水多：检查干燥机是否失效，或增加管道保温层。
3. 管路振动大：检查空压机基础是否牢固，或加装管道支架。

通过科学设计与规范施工，可确保压缩空气系统高效稳定运行，降低长期维护成本。建议结合三维建模软件（如SolidWorks）进行管路模拟，提前规避干涉风险。
